射频导纳液位计

射频导纳液位计

简要描述:射频导纳液位计概述

RF-9300是我厂研制开发的新一代射频导纳物位控制器,它的工作原理和美国DE公司射频导纳物位开关相仿,是利用电桥原理检测物料导纳的变化,因而具有结构简洁,工作稳定,灵敏度高的优点。它可川于导电和非导电物料,可用于液体、粉料、颗粒料,甚至粘滞的物料检测。它的接触部分的材质是聚四

产品型号:

所属分类:射频导纳液位计

更新时间:2022-10-17

详细说明:

射频导纳液位计概述

RF-9300是我厂研制开发的新一代射频导纳物位控制器,它的工作原理和美国DE公司射频导纳物位开关相仿,是利用电桥原理检测物料导纳的变化,因而具有结构简洁,工作稳定,灵敏度高的优点。它可川于导电和非导电物料,可用于液体、粉料、颗粒料,甚至粘滞的物料检测。它的接触部分的材质是聚四
仪表可分为普通型、混合防爆型(dialIBT5),粉尘防爆型(DIP DT T13)0
仪表采用继电器输出,可用作上、下限报警,也可川来控制阀门或其他设备。
射频导纳液位计技术参数
电源电压:100一240VAC, 5011z;或24VDC土10%
功耗:1W
报警:_L限或下限(用户选用)
输出继电器:双刀双掷220VAC 5A(阻性负载)
           或30VDC 5A(阻It负载)
           普通型有两组触点输出,防爆型有一组触点输出
环境温度: -40一十70'C
介质温度:普通型:-40一+70'C;高温型:+70一+200'C
灵敏度:放高0.5 p F
安装螺纹:ZG3/4"
出线螺孔:M20 x 1 .5
选型及外形安装
标准型
高温型

平板探头


名称标准型高温型平板探头
介质温度-40~+70'C+70一+200℃-40~+70C
额定压力2.5MPa2.5MPa2.5MPa
探头材料1Crl8Ni9Ti与聚四氟乙烯1Crl8Ni9Ti与聚四氟乙烯1Cr18Ni9Ti与ABS
典型应用
ZG3/4"安装螺纹。
用于检测飞灰、液体
及小块料等,可垂直安
装,亦可水平安装或
斜装
ZG3/4‘安装螺纹。
适用于被测高温介质
该探头用来检测送料槽、料
仓、料斗内的砂砾、煤块和
其他块状料的料位,及物料
在移动中可能切断或打弯其
它形式探头的场合。

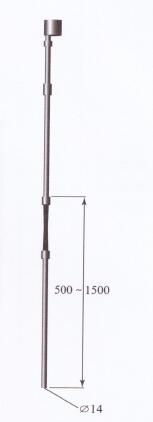

根部加长
刚性端部加长
挠性端部加长




名称
根部加长
刚性端部加长
挠性端部加长
介质温度
-40~+70'C
-40~+70'C
-40~+70C
额定压力
2.5MPa
2.5MPa
2.5MPa
探头材料
1Crl8Ni9Ti与聚四氟乙烯
1Crl8Ni9Ti与聚四氟乙烯
1Crl8Ni9Ti与聚四氟乙烯
典型应用
ZGI4/1安装螺纹。用于深的料仓和容器内,检测较低的物位,也可应用于
探头需穿过厚的器壁或隔层的场合,以及需要使表壳离开器壁一定距离的地方。
ZG3/4"安装螺纹。只适用于垂直安装应用在容器内物位比较低的场合。
ZG3/4'安装螺纹。只适用于垂直安装应用在沙砾、煤以及其它可损坏刚性极棒的块状物料。


订货须知
1、探头名称、型号
2、选用加长型时,必须指明加长部分的长度。
