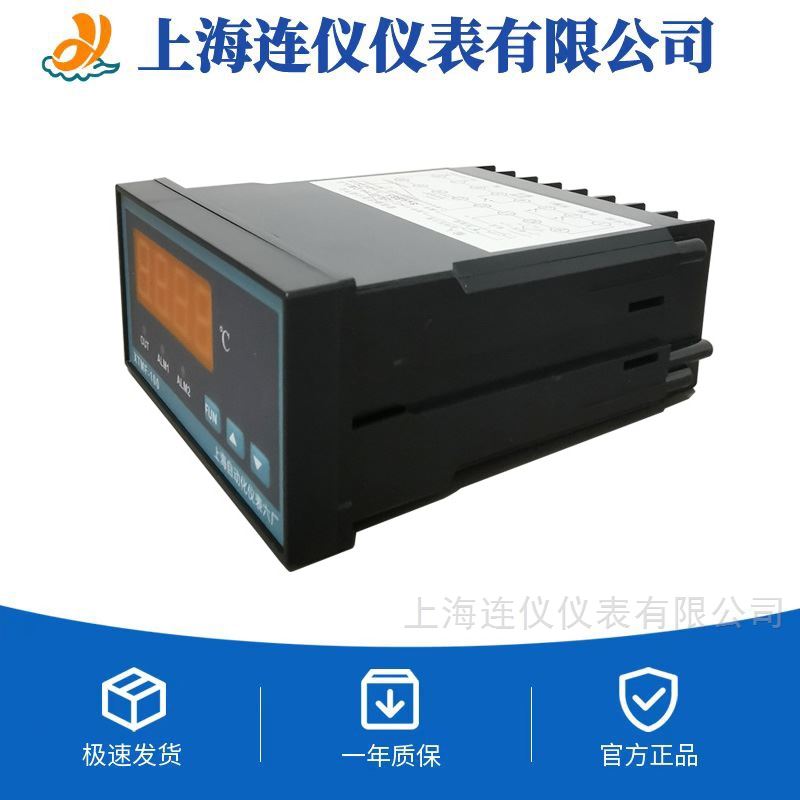

上海自动化仪表六厂智能数字显示调节仪

上海自动化仪表六厂智能数字显示调节仪

简要描述:上海自动化仪表六厂智能数字显示调节仪是采用新一代电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件,采用SMT表面贴装元器件及相应的生产工艺,使得仪表具有功能强、性能可靠、体积小等特点,并且具有很高的性能价格比。仪表采用四位数码管和二只发光二极管来指示各种参数及状态,清晰直观。所有的操作功能仅需三只按键来完成,使用操作极为简单。

产品型号: XTMC-100DB

所属分类:智能数字显示仪

更新时间:2022-06-11

详细说明:


上海自动化仪表六厂XTMC-100智能数字显示调节仪是采用新一代电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件,采用SMT表面贴装元器件及相应的生产工艺,使得仪表具有功能强、性能可靠、体积小等特点,并且具有很高的性能价格比。

仪表采用四位数码管和二只发光二极管来指示各种参数及状态,清晰直观。所有的操作功能仅需三只按键来完成,使用操作极为简单。

仪表具有全输入功能,可在面板上直接选择输入信号类型,包括常用热电偶、热电阻、辐射感温器、远传压力表电阻输入及标准信号输入,其中后两种信号输入具有量程变换功能。

仪表具有两路继电器报警输出,每一路均可任意设置为上限报警或下限报警,报警值全量程设置,同时可设置报警不灵敏区,因此除作为报警输出外,也可作为位式控制输出

仪表可以选配过程量变送电流输出,0~10mA.DC4~20mA.DC可任意选择。

上海自动化仪表六厂XTMC-100智能数字显示调节仪工作原理




图一.工作原理框图


仪表各种输入信号经模拟开关切换送入放大器放大后,经A/D转换成数字量送入CPU处理,输入信号经线性化、冷端补偿、外线电阻补偿等运算后,得到测量值送显示器,同时与用户设定的报警值进行比较,从而驱动继电器报警输出。

仪表的各设定参数存放在E2PROM中,断电后该参数可*保存,另外,仪表还配有程序监视器 ( watch dog ) 电路和电源监视电路,一旦仪表受到强干扰造成仪表死机时,仪表可自动复位,回到正常的工作状态。

上海自动化仪表六厂XTMC-100智能数字显示调节仪主要技术指标

1.输入形式:

l  线性输入:

mV输入:0~ 10mV.DC0 ~ 50mV.DC0 ~ 100mV.DC

电压输入:0 ~ 5V.DC1 ~ 5V.DC

电流输入:0 ~ 10mA.DC4 ~ 20mA.DC

电阻远传压力表信号:0 ~ 400W

l  热电偶:

B  0 ~1800

S  0 ~ 1600

K  0 ~ 1300

E  0 ~ 800

T  0 ~ 300

J  0 ~ 800

Wu-Re 3-25  0~2000

l  辐射感温器:

WFH-202F1,石英玻璃):400 ~1200

WFH-202F2K9 玻璃):700 ~2000

l  热电阻:

Pt100 (L):  -100.0~200.0

Pt100 (H):  -200~500

Cu50 :   0.0~150.0

2.输入阻抗:

mV输入,电压,热电偶: 1MW

电流输入:≤100W

热电阻:采用三线制接线,三根连线电阻要求相等且小于5W, 通过热电阻测量电流为0.5mA

3.测量精度: 0.5

4.采样周期: 0.25

5.分辨力:   14 bit

6.报警:

仪表具有两路报警输出,可任意设置成上限报警或下限报警。

上限报警动作:

当测量值(上限报警设定值 报警不灵敏区)时,仪表的报警起作用,上限报警指示灯点亮,同时上限报警继电器触点闭合。

当测量值(上限报警设定值-报警不灵敏区)时,仪表的报警不起作用,上限报警指示灯熄灭,同时上限报警继电器触点断开。

下限报警动作:

当测量值(下限报警设定值-报警不灵敏区)时,仪表的报警起作用,下限报警指示灯点亮,同时下限报警继电器触点闭合。

当测量值(下限报警设定值 报警不灵敏区)时,仪表的报警不起作用,下限报警指示灯熄灭,同时下限报警继电器触点断开。

继电器触点容量为2A250VAC(阻性负载)


报警不灵敏区:与测量值量纲相同,数值范围0 ~ 9999

7.显示器:

XTMA:四位0.8英寸高亮红色数码管

XTMA(H)XTMDXTMF:四位0.5英寸高亮红色数码管

XTMC:四位0.4英寸高亮红色数码管

XTMF(H):四位0.36英寸高亮红色数码管

8.数据断电保护:

采用E2PROM保存各设定参数,断电后数据可*保存。

9.工作电源:

变压器电源:220VAC±10% ,频率50 ~ 60 H

开关电源:电压86 ~ 264VAC , 频率50 ~ 60 H

10.功耗:3VA

11.重量:

变压器电源:约1.0 Kg

开关电源:约0.6 Kg

12.外形尺寸:

XTMA80()160()78()

XTMA(H) 160()80()78()

XTMD96()96()112()

XTMC72()72()112()

XTMF48()96()112()

XTMF(H)96()48()112()

13.工作环境:

环境温度:0 ~ 45,环境湿度:35 ~ 85% RH,周围环境无对仪表有腐蚀作用的有害气体。

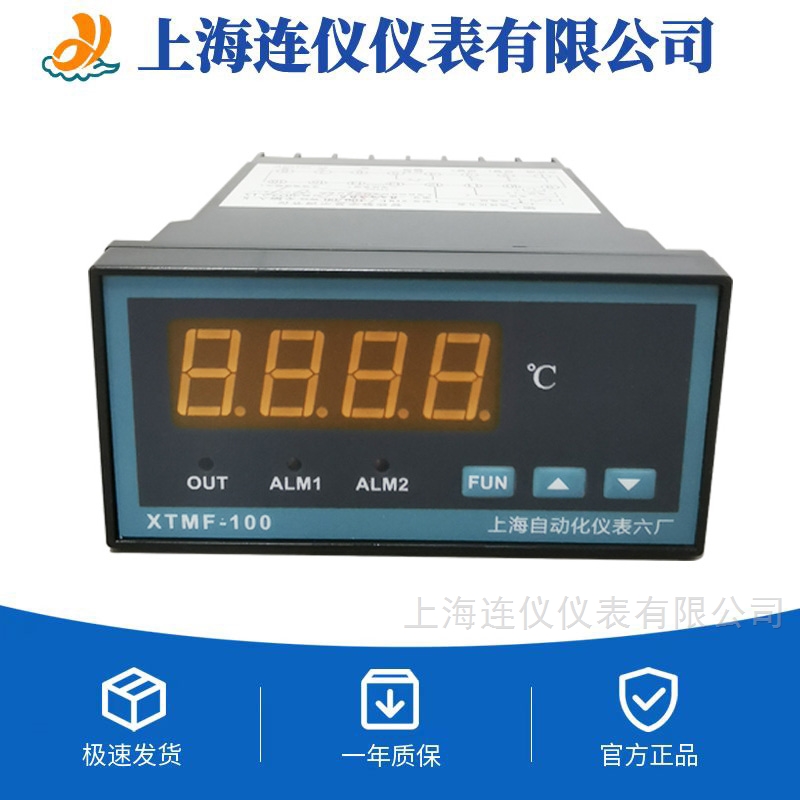

上海自动化仪表六厂XTMC-100智能数字显示调节仪面板表示


1.


面板图:


XTMC?-100面板图


2.面板说明

. 显示器

在正常显示状态,显示温度测量值;

在参数显示状态,交替显示参数提示符和参数数值。

. LED指示灯

*  ALM1指示灯:*路报警指示灯,当报警起作用时,该灯点亮,否则,该灯熄灭。

*  ALM2指示灯:第二路报警指示灯,当报警起作用时,该灯点亮,否则,该灯熄灭。

.按键操作

l  功能选择键(FUN

1). 在正常显示状态,使用该键可进行五种状态的切换。(显示当前测量值状态,显示*路报警设定值状态,显示*路报警不灵敏区状态,显示第二路报警设定值状态,显示第二路报警不灵敏区状态)。

2). 在参数修改状态,使用该键可进行8个参数循环操作(参数的显示和参数修改后的存入)。若参数被修改过,则自动存入E2PROM中,然后进入下一个参数显示或修改,否则,直接进入下一个参数显示或修改。值得注意的是,假若修改过程中突然断电,重新通电后该参数将保持未修改前的参数数值,修改中的数值将丢失,这是因为修改过程中参数没有存入E2PROM之故。

3). 在正常显示状态,持续按下该键3秒钟,则仪表进入参数修改状态;在参数修改状态中,持续按下该键3秒钟,则仪表回到正常显示状态,并且将刚显示的参数存入E2PROM中。

4). 在参数修改状态,超过30秒未按任何键,则仪表自动回到正常显示状态(测量值显示状态),并且将刚显示的参数存入E2PROM中。

l  加数键

在参数修改状态,使参数数值增加,当被修改参数数值达到上*,按下该键将引起数值显示器闪烁。在正常测量值显示状态,该键不起作用。

l  减数键

在参数修改状态,使参数数值减少,当被修改参数数值达到下*,按下该键将引起数值显示器闪烁。在正常测量值显示状态,该键不起作用。

l  隐藏键

在参数显示输入类型时按下FUN键不放,随后立即按下隐藏键,并保持两键持续按下3秒钟,则仪表进入标定工作状态。

在标定工作状态,按下隐藏键将当前测量值作为标定值存入E2PROM中,并进入下一个参数。按下FUN键标定值不存入E2PROM,进入下一个参数。

警告:非专业人员请勿进入标定工作状态,否则将引起正常标定值丢失,仪表无法正常工作。

上海自动化仪表六厂XTMC-100智能数字显示调节仪操作使用步骤


1.使用准备

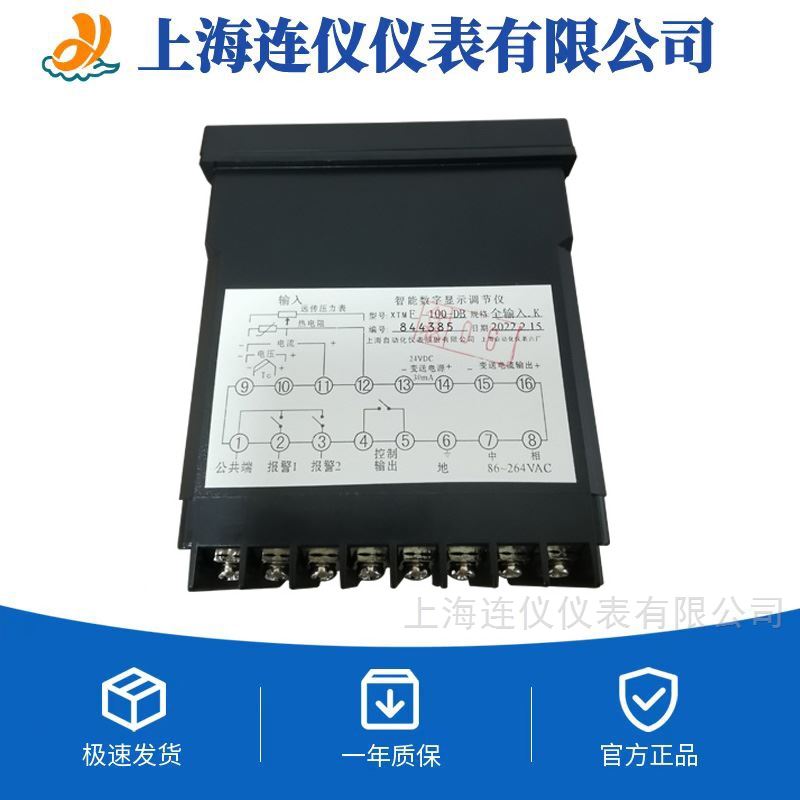

. 按仪表的接线图连接好仪表的电源、输入、控制及报警等接线。

. 仔细检查仪表的接线正确无误后,方可开启电源。

. 仪表接通电源后,立即进入自检工作并显示输入输出类型,然后仪表进入测量值显示状态。

仪表上电后,首先进行显示器自检,所有显示器笔划及LED指示灯均点亮,该状态保持两秒钟,用户可检查显示器是否缺笔划。

显示器自检完成后,进入输入类型显示,直接显示仪表内部设置的输入信号类型,用户可确认该类型是否与所配接的输入信号*。

其后是输出类型显示,显示仪表内部报警类型的设置状态,用户根据该提示可确认仪表的报警类型。

.正常操作流程

正常显示状态

序号

提示符

名称

说明

出厂值

A

AL1X

*路报警设定值

设置范围为rAGH~rAGL

0

B

db1

*路报警不灵敏区

设置范围为0 ~ 9999

0

C

AL2X

第二路报警设定值

设置范围为rAGH~rAGL

0

D

db2

第二路报警不灵敏区

设置范围为0 ~ 9999

0

注:“X"为H=上限报警,L=下限报警

正常操作流程图如下图二

正常操作流程图说明:

在测量值显示状态,按下“FUN"功能键进入报警设定值和报警不灵敏区的设置状态,由于有两路报警,所以共有四个参数,被修改参数的提示符与参数数值交替显示。对于报警提示符,从zui右一位显示值就可看出该报警的类型,显示“H"时为上限报警,“L"为下限报警。

报警值的设置范围为仪表的测量范围,即全量程;报警不灵敏区设置范围为0~9999,没有负值;若测量值有小数点,则报警值和不灵敏区均有相同的小数点显示。

3.应用指导

1)            如何进入参数显示区

按下“FUN"键持续3秒不放,进入参数显示状态,首先交替显示“PASS"提示符和数值“0",用“"键将数值修改为“88"后,按下“FUN"键才能进入其他参数的显示,否则退回测量值显示状态。

2)         如何退出参数显示区

在参数显示状态下,按下“FUN"键持续3秒不放,仪表将退出参数显示区,回到测量值显示状态;或者30秒内仪表没有按键操作,仪表将自动退出参数显示区,回到测量值显示状态。

3)         量程变换功能

对于线性输入(电压、电流、mV输入、及电阻信号输入),该仪表具有量程变换功能。测量值的零位显示值和满度显示值可由用户自己设置。如仪表输入4~20 mA信号,对应显示范围为“-100.0 ~ 200.0",则仪表测量范围上限(rAGH)设置为2000

仪表测量范围下限(rAGL)设置为-1000,小数点位置(DP)设置为1。由于测量范围上、下限的设置范围为-1999 ~ 9999,因此仪表可实现该范围内任意数值的显示。

对于热电偶、热电阻信号输入,量程变换功能无效,测量值显示仅与输入信号有关,而与测量范围的设置无关,但为指示出该输入类型的测量范围,每切换一种热电偶或热电阻,自动预置对应的测量范围值。

小数点位置对于热电偶、热电阻输入是有效的,当小数点设置为“0"时,测量值显示为整数,zui低有效位为1°C;当小数点设置为“1"时,测量值显示一位小数,zui低有效位为0.1°C,当测量温度超过1000.0°C时,由于显示器仅有4位数字,因此只显示低4位数值,zui高位不做显示,这点使用时敬请注意;小数点设置为“23"在这里是无效的,值得注意的是,修改小数点后,报警和不灵敏区的数值没有发生变化,需要重新进行设置。

4)         传感器误差修正功能

本仪表具有传感器误差修正功能,修正参数为偏移量(bIAS),修正公式如下:显示值=实际测量值 偏移量

偏移量的设置为-1999 ~ 9999,小数点位置与测量值相同。例如:工作用热电偶测得对象温度为1000°C(用本仪表显示),用标准热电偶测得对象同一点温度为1005°C,在仪表精度确定无误的情况下,我们认为热电偶的测量误差为5°C,这时仪表的偏移量设置为5°C,仪表显示就变为1005°C,与标准热电偶保持*。

1)     电阻远传压力表输入用法

电阻远传压力表输入电阻信号范围为0~400W,出厂时按此范围标定,由于电阻远传压力表电阻信号范围存在一定的差异,压力为0时电阻值在10~30W之间,压力zui大时电阻值在350~400W之间,按出厂设置仪表显示值在零位和满度与压力表存在一定的差异,用户可通过修改测量范围上限调整仪表满度显示值,修改测量范围下限可以调整仪表零位显示值,反复调整两到三次,就可使仪表显示值在零位和满度与压力表保持*。另外,当仪表显示值升降方向与远传压力表显示升降方向相反时,请将仪表 (9)(12) 两个端子的接线互换。

上海自动化仪表六厂智能数字显示调节仪仪表保管和维修


仪表开箱后,在仓库保管时应在干燥通风,无腐蚀性气体的场合,而且环境温度与相对湿度应符合技术条件。

仪表损坏,如属厂方制造质量问题,在仪表出厂起一年半内由厂方免费修理,如果是由于用户保管及使用不当而造成损坏,厂方负责维修,但酌情收取适当的修理成本费,本产品实行终身保修。

上海自动化仪表六厂智能数字显示调节仪订货说明


用户订货时如不加说明,仪表按出厂预置输入类型和报警类型出厂,如需设置其它类型,请按型谱在订货时注明具体输入类型和报警类型。

订货型谱:
